防火阀工作原理

【2018-08-24 14:42】

防火阀，常开，70℃或者280℃关闭，一般安装在风管穿越防火墙和结构变形缝处，起火灾控制作用，可以设置输出电讯号，温度超过70℃或者280℃时阀门关闭，联动送（补）风机关闭。安装在中央空调风道系统中，工作原理是利用阀门上安装的极易熔合金的温度控制，利用重力作用和弹簧机构的作用，当火灾发生时，火焰入侵风道，高温使阀门上的易熔合金熔解，或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。

1、防火阀原理、用途

防火阀是在调节的基础上，增加感温控制装置。平时呈开启状态，当火灾发生时，手动、温度熔断器自动使阀门迅速关闭，手动复拉开启阀门。安装在有消防要求的通风、空调系统管道上

2　操作装置原理

平时，熔断器芯杆顶端卡住阀轴（叶片轴）上的叉板，使阀门处于常开状态。当火警发生后，管道内气流温度升到熔断器易熔断，温度时，易熔片熔断，芯杆即被弹簧推动，脱开叉板，阀轴受扭力弹簧作用转动而关闭阀门。平时，如需调节风量大小，可通过与阀轴（叶片轴）联动的手柄调节阀门开度，达到要求时由蝶母固定其位置。叉板与手柄接触处制有环齿，防止啮合后滑动，以保持阀门开度调定后不变。可根据用户要求增设关闭电信号输出装置（凸轮、微动开关、接线端子等）成为防火调节阀。

3、防火阀的结构：

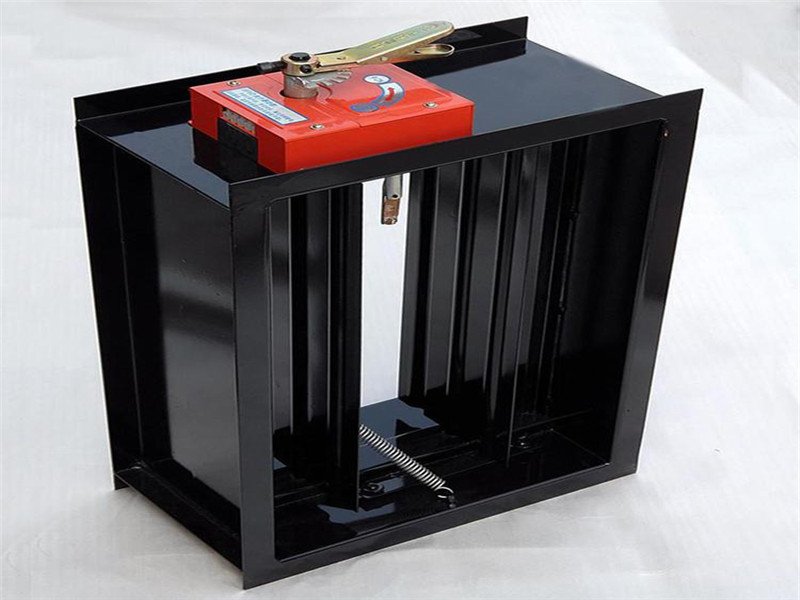

防火阀主要由阀体和执行机构组成。阀体由壳体、法兰、叶片及叶片联动机构等组成。执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。防火阀的执行机构式通过金属易熔片和离合器机构来控制叶片的转动。
