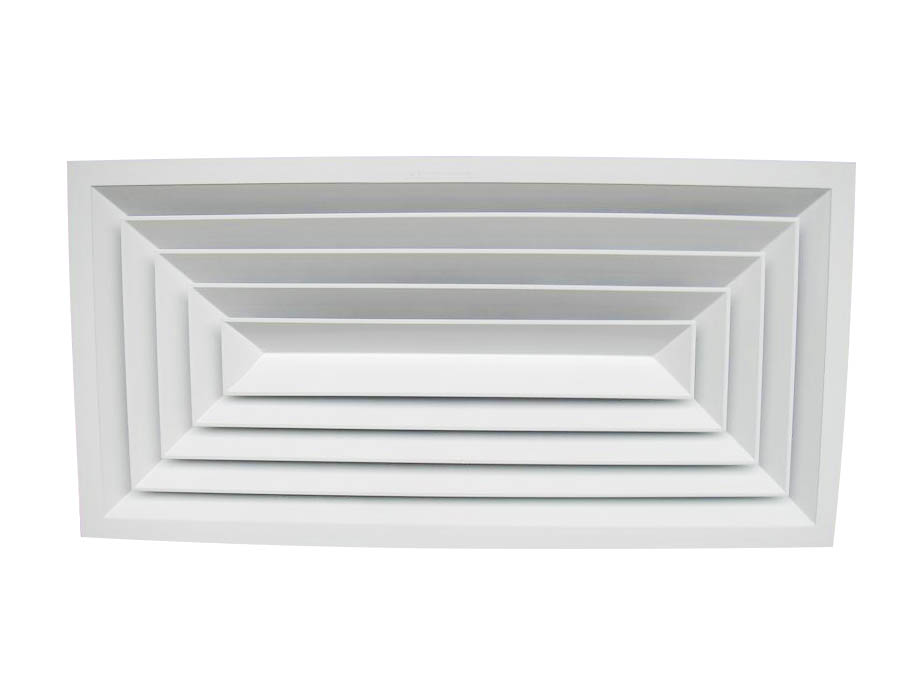

散流器6


散流器

散流器是空调或通风的送风口,就是让出风口出风方向分成多向流动,一般用在大厅等大面积地方的送风口设置,以便新风分布均匀。

中文名
散流器
外文名
 diffuser
本    质
空调或通风的送风口
分    类
方形散流器、送回两用散流器
执行标准
通风空调风口



作用

空调或通风的送风口,顾名思义,就是让出风口出风方向分成多向流动,一般用在大厅等大面积地方的送风口设置,以便新风分布均匀。

分类

     根据散流器类型不同,有(1)方(矩)形散流器、圆形多层锥面散流器、圆形凸型散流器,其气流流型为平送贴附型;(2)自力式温控变流型散流器(3)送回(吸)两用散流器。


    风口介绍



1、双层百页风口一般作为送风口,也可直接与风机盘管配套使用,广泛用于集中空调系统的末端,还可以与对开多叶调节阀,用以调整风量。

2、单层百叶风口可调上下风向,回风口可与风口过滤网合用,节片角度可以调节,叶片间有ABS塑料固定支架。固定式过滤网在清洗时可由滑道上取出过滤网,清洗后再从滑道推入后继续使用。

3、固定条形风口用在供热及供冷的空调系统中,可安装在侧墙上或天花板上。

4、自垂百叶式风口具有正压的空调房间自动排气。通常情况下靠风口的百叶自重而自然下垂,隔绝室内外的空气交换,当室内气压大于室外气压时,气流将百叶吹开而向外排气,反之室内气压小于室外气压时,气流不能反向流入室内,该风口有单向止回作用。

5、散流器是空调系统中常用的送风口、具有均匀散流特性及简洁美观的外形,可根据使用要求制成正方形或长方形,能配合任何天花板的装修要求。散流器的内芯部分可从外框拆离,方便安装及清洗。后面可配风口调节阀以控制调整风量。适用于播音室、医院、剧场、教室、音乐厅、图书馆、游艺厅、剧场休息厅、一般办公室、商店、旅馆、饭店、及体育馆等。为了使人们在各种环境里避免噪音的干扰以及不适感,除了按性能表确定颈部风速外,还需要考虑安装高度及安装场合。

6、球形可调风口是一种喷口型送风口,高速气流在经过阀体喷口中对指定方向送风,气流喷射方向可在顶角为35°的圆锥形空间内前后左右方便地调节,气体流量也可通过阀门开合程度来调节。适用于高大层顶高速送风或局部供冷的场合,如机场候机大厅,室内体育场,宾馆厨房等场合。

7、旋流风口送出旋转射流,具有诱导比大,风速衰减快的特点,在空调通风系统中可用作大风量,大温差送风以减少风口数量,安装在天花板或顶棚上,可用于3米以内低空间,也可用二种高度大面积送风,高度甚至可达10米以上。

产品选用

1.散流器选用主要控制参数风口型式。材质、规格、出口风速、全压损失和气流射程等。

2.散流器的材质主要有塑料、钢制和铝合两类。

3.选型要点

1) 根据工程特点、所需气流组织类型。调节性能和送风方式等,选择相应的风口类型。

2) 根据需要风量[送风或排(回)风],在风口颈部(或风口进出口断面处)允许的风速范围内,确定所需风口的尺寸。如按风口风速(一般为2~5m/s)确定风口尺寸时,应考虑风口的有效面积率(一般为30%~60%)。

3) 校核所选择风口的主要技术性能。如射程、压力损失、噪声指标以及工作区域内的风速与温差。

4) 确定所选风口的布置安装方式以及与的连接方式。

施工安装

1.安装前应检查风口机械性能。

a) 风口的活动零件,要求动作自如、阻尼均匀,无卡死和松动。

b)导流片可调或可拆卸的产品,要求调节拆卸方便、可靠,定位后无松动现象。

2.风口外表装饰面应平整、扩散环分布应匀称、颜色应一致、无明显的划伤和压痕。

3.风口允许偏差值应符合表2规定。

表2 风口尺寸允许偏差 单位:mm.

圆形风口










直径

≤250

>250




允许偏差

0~-1

0~-3




矩形风口










边长

<300

300~800

>800

允许偏差

0~-1

0~-2

0~-3

对角线长度

<300

300~500

>500

对角线长度之差

≤1

≤2

≤3

执行标准

产品标准

JG/T14-2010《通风空调风口

JG/T20-1999《空气分布器性能试验方法》

工程标准

GB50243-2002《通风与空调工程施工质量验收规范》
