卧式暗装风机盘管1

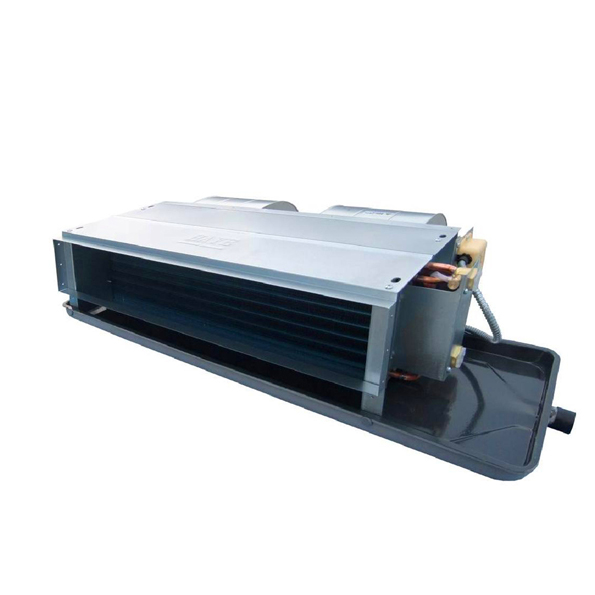

卧式暗装风机盘管机组

卧式暗装风机盘管机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。对于双管制水系统（适用于只按季节或只按空调区域进行供热或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。对于四管制水系统（适用于供热/ 供冷频繁转换的空调系统) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。

卧式暗装风机盘管机组

产品选用要点

1. 机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪

新一代卧式暗装风机盘管机组

声、水阻等。

2. 风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。

3. 选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确定：

1) 当新风与房间空气参数等焓时，风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷；

2) 当新风焓值大于或小于房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；

3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间湿负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；

4) 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核风机盘管机组的风量。

4. 机组在高档转速下的基本规格应符合表1和表2的规定。

基本规格

规格	额定风量(m3/h)	额定供冷量(kW)	额定供热量(kW)
FP-34	340	1.80	2.70
FP-51	510	2.70	4.05
FP-68	680	3.60	5.40
FP-85	850	4.50	6.75
FP-102	1020	5.40	8.10
FP-136	1360	7.20	10.80
FP-170	1700	9.00	13.50
FP-204	2040	10.80	16.20
FP-238	2380	12.60	18.90

基本规格参数表

规格	额定风量(m3/h)	输入功率(W)	噪声[dB(A)]	水阻(kPa)
低静压机组	高静压机组	低静压机组	高静压机组
30Pa	50Pa	30Pa	50Pa
FP-34	340	37	44	49	37	40	42	30
FP-51	510	52	59	66	39	42	44	30
FP-68	680	62	72	84	41	44	46	30
FP-85	850	76	87	100	43	46	47	30
FP-102	1020	96	108	118	45	47	49	40
FP-136	1360	134	156	174	46	48	50	40
FP-170	1700	152	174	210	48	50	52	40
FP-204	2040	189	212	250	50	52	54	40
FP-238	2380	228	253	300	52	54	56	50

5. 在选用机组时，应考虑实际性能与额定值的偏差，并注意以下特点：

1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；

2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍；

3) 额定值各项参数均为风机在高档转速下的值，设计时一般宜按产品样本的中档风速下的数值选用。若产品未提供不同风速下的额定值数据，可参照表3进行换算。

表3 风量换算系数.

额定值类别	高档风速	中档风速	低档风速
风量	1	0.75	0.50

6. 对于双管制水系统（适用于只按季节或只按空调区域进行供热或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。对于四管制水系统（适用于供热/ 供冷频繁转换的空调系统) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。

7. 对低温、蓄冷空调系统，应选用大温差机组。

8. 目前，风机盘管机组有下列控制类型：

1) 带三速选择开关，可冬、夏转换，通过室温控制器连动水路电动阀，实施自动控制；

2) 带三速选择开关，可冬、夏转换，通过室温控制器连动风机开停，实施半自动控制；

3) 仅带三速选择开关，实施手动控制。

4) 风机无级调速控制。

卧式暗装风机盘管机组

根据有关节能标准的要求，应采用电动温控阀和三档风速结合的控制方式。

9. 选用产品时，应注意噪声、凝露以及配用电机质量三个问题。这是目前抽检中，存在质量问题较多的项目。

10. 国内外风机盘管机组标记方法不同，设计选型需注意和区别。

注意事项

施工、安装要点

1. 机组供水入口处，应装设过滤器。在冲洗冷媒水系统干管时，污水不准通过盘管。盘管接管的最高点应设排气装置，最低点应设泄水装置。

2. 风机盘管机组的冷凝水排出管必须有一定的坡度，应保证滴水盘中不积水。

3. 风机盘管机组的安装可参见国家建筑标准设计图集01K403《风机盘管安装》。

执行标准

产品标准

GB/T19232-2003《风机盘管机组》

工程标准

GB50243-2002《通风与空调工程施工质量验收规范》
